Hori-Drain®
호리드레인 - 연약지반개량용 수평배수재
개요

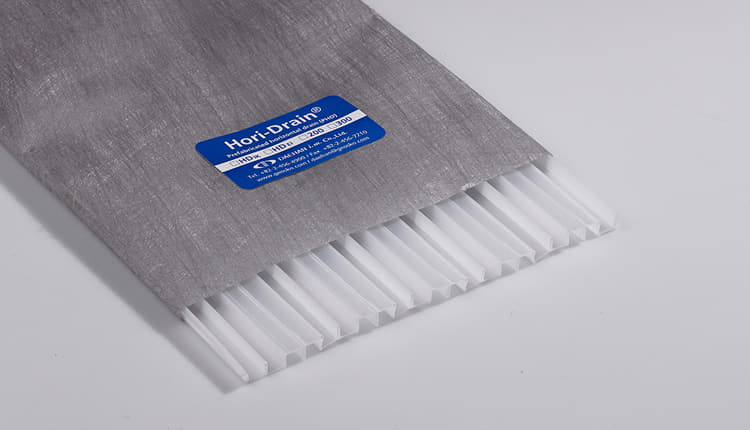

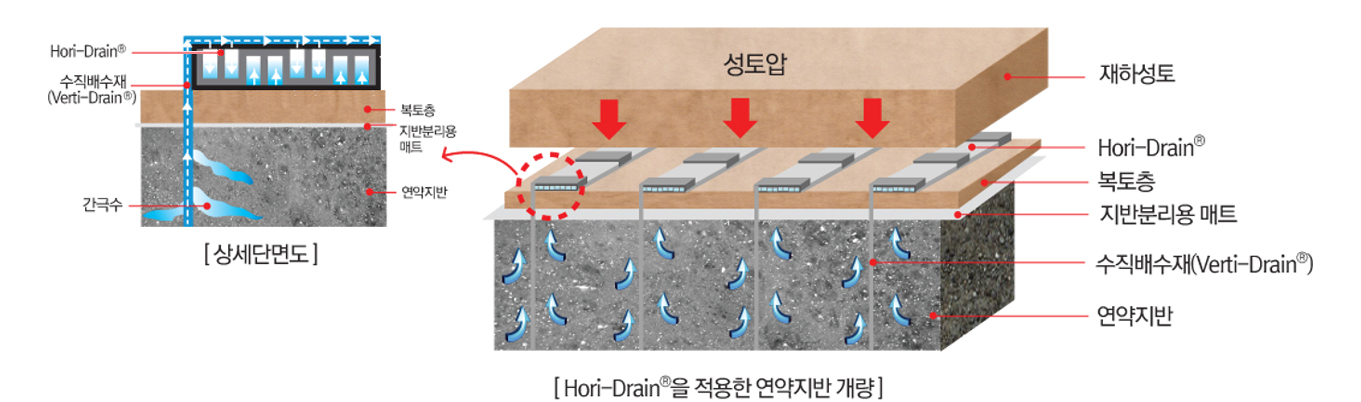

Hori-Drain®은 고강성 코어와 배수전용 필터가 결합된 연약지반 개량용 포켓형 수평배수재로서 수직배수재를 통해 상부로 배출되는 간극수를 원활하고 신속하게 수평배수하여 조기압밀을 유도합니다.
산형격자(山)형 구조인 Hori-Drain®은 접지면적 50% 이상으로 하중분산효과가 우수하며, 500kPa 이상의 상재하중 하에서도 3,500㎤/s 이상의 탁월한 배수능력을 유지합니다. 개방형 배수유로인 Hori-Drain®은 타공 구조(원통형, 하모니카형)의 수평배수재와 달리 전면적 집수가 가능하므로 집수 저항에 의한 배수지연이 발생되지 않으며, 간극수와 함께 유입되는 미립자가 신속하게 배출되므로 집수구 막힘(clogging) 현상이 발생되지 않습니다.

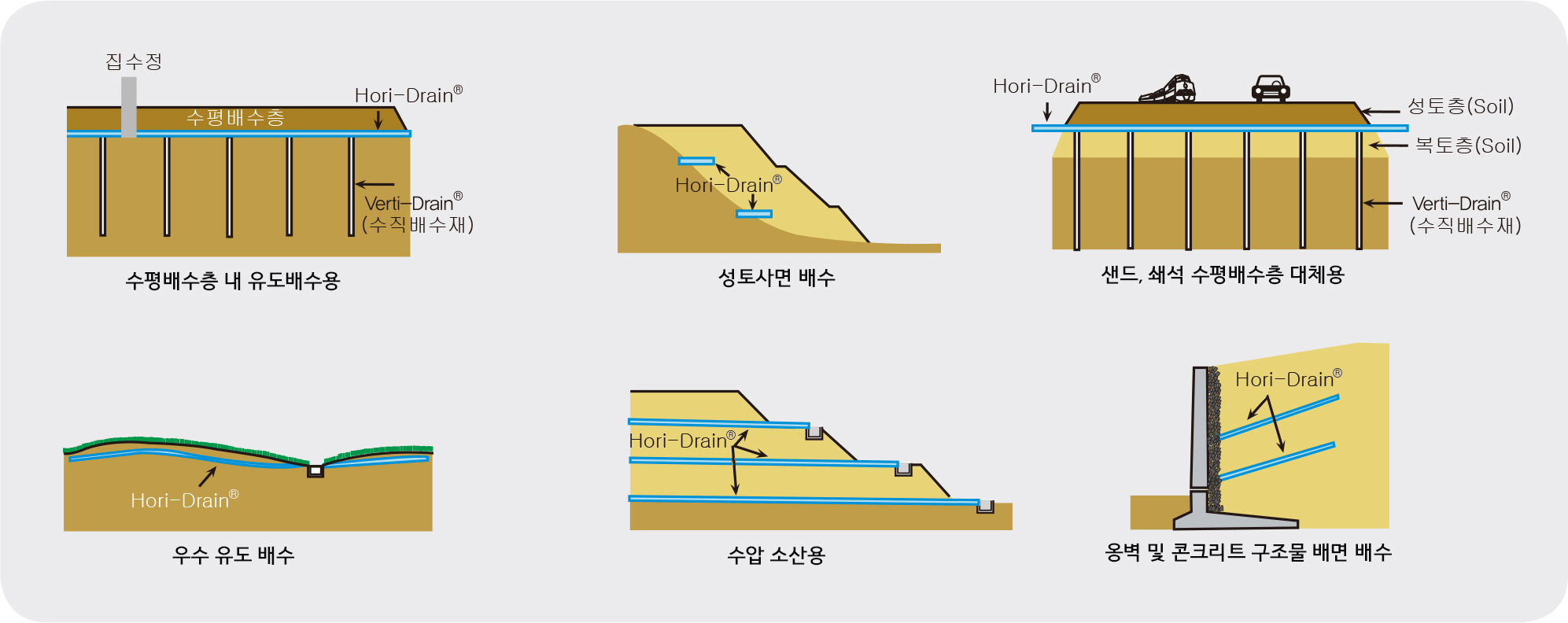

Hori-Drain® 적용사례
Hori-Drain® 특성
Hori-Drain®의 코어 및 필터는 산, 알칼리에 대한 화학적 저항성이 뛰어난 폴리프로필렌(PP)과 폴리에스터(PET) 고분자원료로 생산되었기 때문에 슬래그 및 재생골재를 비롯한 강알칼리성의 성토재 적용시에도 물리적 특성의 저하가 발생되지 않고 배수기능이 안정적으로 유지됩니다.
시공 및 경제성
- 환경 친화성 : 친환경 대체공법, 천연재료 채취 불필요, 환경파괴 저감 (지역민원감소)
- 탁월한 경제성 : 모래, 쇄석 Mat 등 수평배수층 공법 대비 30% 이상 공사비 절감
- 수급 효율 : 직접 생산을 통한 상시 공급 가능 (원활한 자재수급, 공기 지연방지)
- 간편한 시공성 : 인력 시공 가능, 경제성 개선
성능 및 배수효율
- 산형격자형(山) 구조이므로 재하 시 필터재 압입 방지
- 접지면적 50% 이상, 500kPa 재하시 3,500cm³/s 이상의 높은 배수능력 유지
- 개방형 배수유로 구조이므로 우수한 집수효율 유지 (집수면적 50% 이상)
Hori-Drain® 제품사양
| 구분 | 평가항목 | 시험방법 | 단위 | HD200 | HD300 |
| 드레인재 (코어+필터) |
폭 | KS K ISO 22198 | mm | 200±5 | 300±5 |
| 두께 | KS K ISO 9863-1 | mm | ≥9.0 | ||
| 형상 | 육안판정 | – |  포켓타입, 개방형 배수유로 |
||
| 인장강도 (건조,습윤) | KS K ISO 10319 | kN/전폭 | ≥8.0 | ≥11.0 | |
| 배수성능 (500kPa, 동수경사 0.1) |
ASTM D 4716 | cm3/s | ≥3,500 | ≥5,250 | |
| 필터재 | 광폭 인장강도 | KS K ISO 10319 | kN/m | ≥6.0 | ≥6.0 |
| 인열강도 | KS K 0796 | N | ≥100 | ≥100 | |
| 투수계수 | KS K ISO 11058 | cm/s | ≥1 X 10-2 | ≥1 X 10-2 | |
| 유효구멍크기 (O90) | KS K ISO 12956 | ㎛ | ≤80 | ≤80 | |
*본 특성표는 당사 제품에 대한 기준입니다.
*Hori-Drain®의 물리적 특성은 현장 여건을 고려한 최적의 성능으로 조정이 가능하며, 수요자의 요청에 따른 다양한 사양의 제품 공급이 가능합니다.
